Latar Belakang & Tantangan Klien
Pemilik rumah di Jl. Labu sudah membeli sendiri unit wall charger untuk mobil listriknya, dan tinggal mencari pihak yang mengerjakan pemasangannya. Di titik inilah pekerjaan sebenarnya dimulai, karena mengisi daya mobil listrik di rumah tidak sama dengan menancapkan alat elektronik biasa ke stop kontak yang sudah ada. Charger menarik arus besar dan menariknya terus-menerus selama berjam-jam, biasanya pada malam hari saat penghuni tidur dan tidak ada yang mengawasi. Menumpang pada jalur listrik rumah yang sudah dipakai bersama peralatan lain berarti jalur itu bekerja di batas kemampuannya setiap malam. Persoalan kedua ada pada lokasinya: carport adalah area terbuka yang terkena tampias hujan dan lembap, sementara orang menyentuh konektor dan bodi mobil dengan tangan saat mencolokkan kabel. Kondisi seperti itu menuntut pengaman kebocoran arus dan pembumian yang benar, bukan sekadar kabel yang sampai ke dinding carport.
- KlienRumah Tinggal, Jl. Labu
- LokasiJl. Labu, Medan, Sumatera Utara
- LayananInstalasi Charger EV, Wall Charger
- PelaksanaanJuli 2026
Solusi Sistem yang Diterapkan

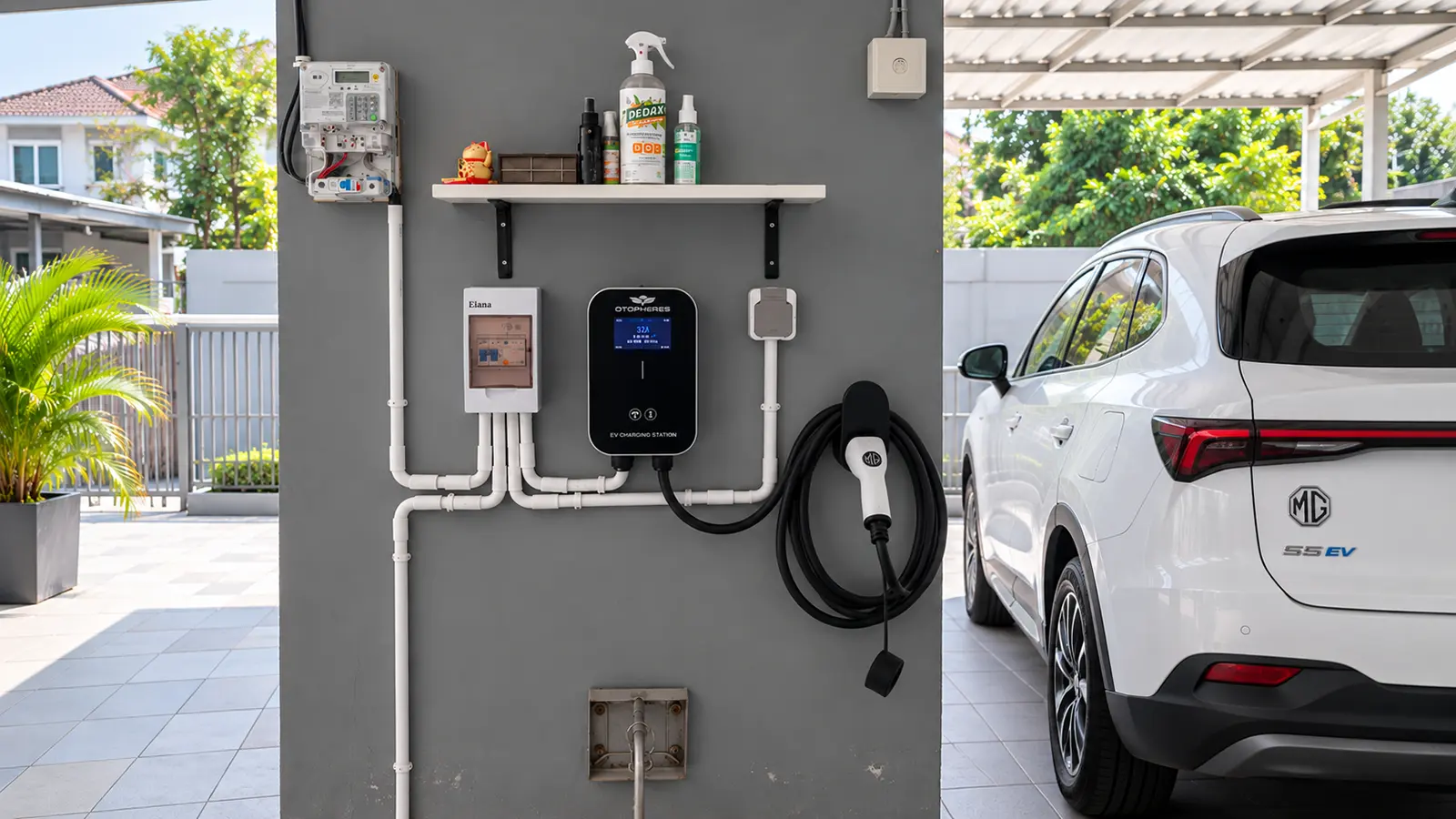

Titantek mengerjakan pemasangannya langsung, dengan unit wall charger disediakan sendiri oleh pemilik rumah. Pekerjaan dimulai dari meteran PLN, lalu ditarik jalur listrik tersendiri menuju titik charger di dinding carport, dirapikan dalam pipa konduit agar jalurnya terlindung dan terlihat tertata di dinding yang terekspos. Jalur ini tidak menumpang instalasi rumah yang sudah ada, sehingga beban pengisian mobil berdiri sendiri dan charger bisa dimatikan tanpa mengganggu listrik di dalam rumah. Sebagai pengaman jalur dipasang box MCB berisi RCBO. Satu perangkat ini menangani dua hal sekaligus: memutus arus ketika beban melebihi batas, dan memutus arus ketika terdeteksi kebocoran ke bumi, yaitu kondisi yang berbahaya bagi orang yang sedang memegang konektor. Pengaman kebocoran hanya berguna bila ada jalur pembumian yang layak, karena itu dipasang juga grounding rod yang ditanam di area dekat titik charger dan disambungkan ke jalur instalasi. Setelah wall charger terpasang di dinding dan seluruh sambungan diperiksa, pengisian daya diuji langsung ke mobil, lalu cara mengoperasikan dan mematikan jalur dijelaskan kepada pemilik.
Komponen & Teknologi yang Digunakan
- Jasa pemasangan wall charger mobil listrik, unit charger disediakan pemilik rumah
- Jalur listrik khusus dari meteran PLN ke titik charger di carport
- Box MCB untuk jalur charger, terpisah dari instalasi rumah
- RCBO sebagai proteksi arus lebih sekaligus proteksi kebocoran arus
- Grounding rod beserta penyambungan ke jalur pembumian
- Perapian jalur kabel dengan pipa konduit
- Pengujian pengisian daya ke mobil dan penjelasan pengoperasian ke pemilik
Hasil & Manfaat Bagi Klien
Mobil listrik kini diisi dayanya di carport rumah sendiri, pada jalur listrik yang berdiri terpisah dari instalasi rumah. Pemilik tidak perlu lagi mengatur jadwal ke stasiun pengisian umum, karena mobil cukup dicolok setelah sampai rumah dan ditinggal mengisi sampai pagi. Bagian yang tidak terlihat justru yang paling menentukan: RCBO dan grounding rod membuat jalur ini punya pemutus otomatis saat terjadi kebocoran arus, sesuatu yang penting ketika pengisian berlangsung semalaman di area terbuka tanpa diawasi. Rapinya jalur pipa dari meteran sampai ke titik charger juga memudahkan pemeriksaan di kemudian hari, termasuk bila nanti pemilik menambah unit kedua di rumah yang sama.
